Схемы разных китайских зарядников для сотового телефона.

Данная статья родилась в связи с тем, что мне пришлось столкнуться с частым ремонтом зарядников сотовых телефонов. Даже при том , что цена китайского зарядника не превышает 100руб(новый) их мне несут регулярно. И при всей их однотипности бывают небольшие отличия в построении схематики зарядника.

В данном материале будут объединены зарядники, которые я срисовал сам и нашел на просторах интернета.

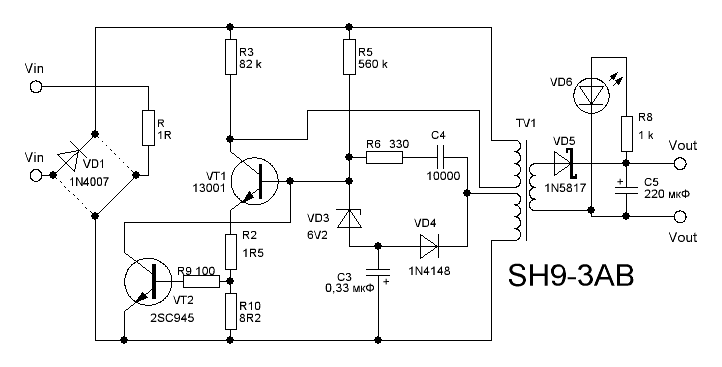

Схема зарядника телефона LG

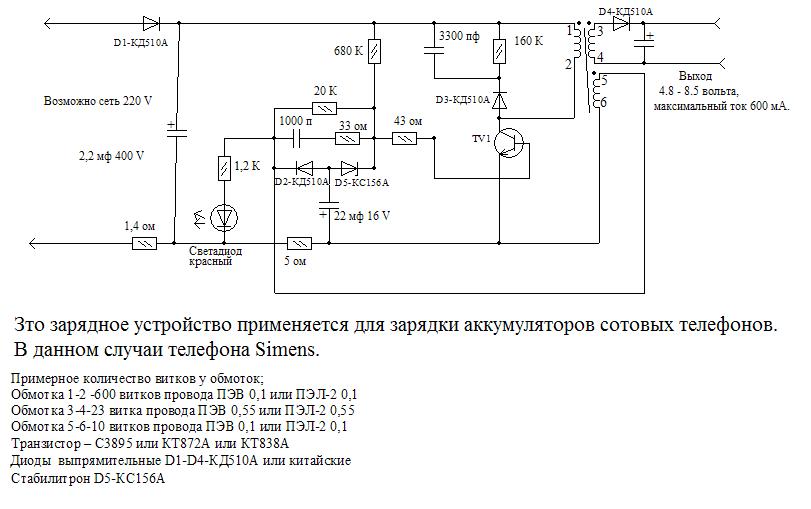

Очередной зарядник

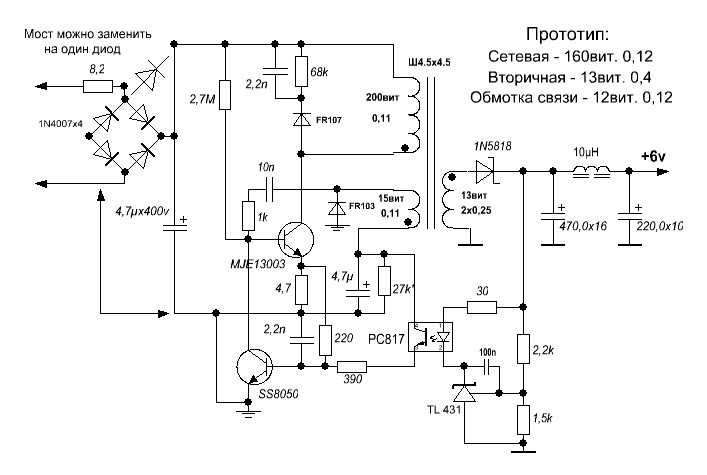

Еще один вариант зарядника так называемая Лягушка

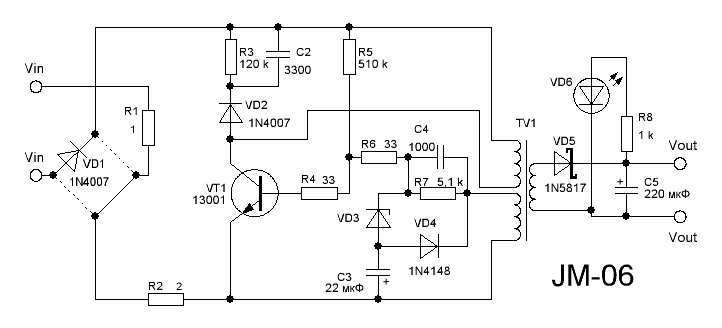

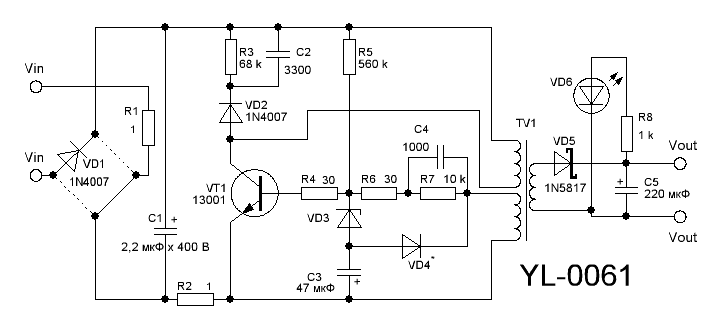

Едем дальше



Ну и на последок схема получения от 12-24В на выходе 4,5В 0,8А. Автомобильный адаптер Panasonic Импульсный, стабилизированный на 4 транзисторах.



Вот и все! Со временем планируется пополнять данную статью новыми схемами.
